Descripción
Cable de alimentación multipolar
FG16OR16
El cable de alimentación FG16OR16 es un cable multipolar fabricado de acuerdo con el Reglamento de Productos de Construcción (CPR) y presenta características especiales de resistencia al fuego. Está compuesto por conductores flexibles de cobre recocido desnudo (clase 5), aislamiento de caucho de etileno propileno de alto módulo G16, rellenos no higroscópicos y una cubierta exterior de PVC de grado R16. El color del núcleo cumple con la norma HD 308 y la cubierta exterior es gris.
Características técnicas
- Tensión nominal Uo/U: 0,6/1 kV.
- Temperatura máxima de funcionamiento: 90 °C.
- Temperatura mínima de funcionamiento: –15 °C (sin tensión mecánica).
- Temperatura mínima de instalación: 0 °C.
- Temperatura máxima de cortocircuito: 250 °C para secciones transversales de hasta 240 mm²; superior a 220 °C para secciones transversales mayores.
- Resistencia máxima a la tracción: 50 N/mm².
- Radio de curvatura mínimo: 4 veces el diámetro exterior máximo.
Condiciones de uso
Estos cables son aptos para el suministro eléctrico en obras de construcción y otras obras de ingeniería civil, con el fin de limitar la producción y propagación de fuego y humo. Pueden utilizarse en interiores, incluso en zonas húmedas, o en exteriores; son aptos para instalación fija en estructuras de mampostería y metálicas, al aire libre, en tuberías, conductos o sistemas similares. También se permite la instalación subterránea (ref. CEI 20-67).

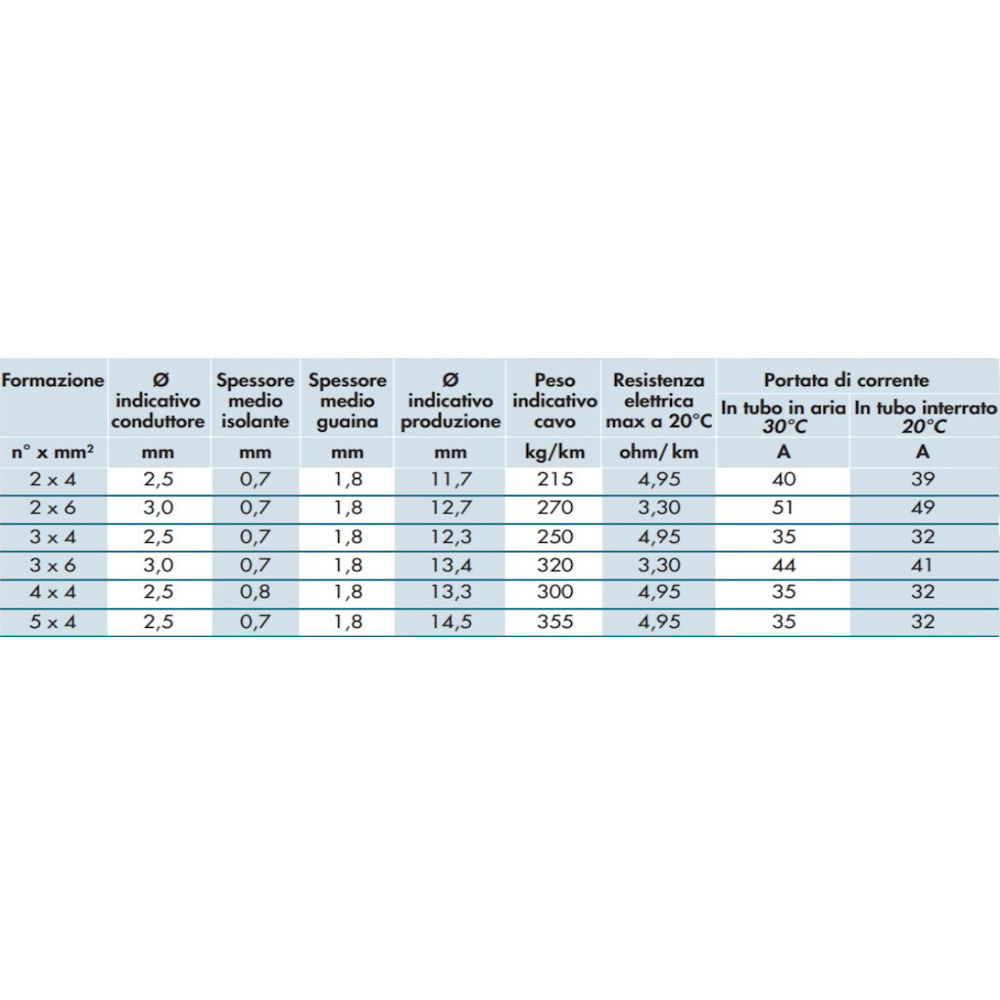

Tabla de dimensiones y rendimiento
Parámetros de construcción y capacidad de conducción de corriente para FG16OR16
| Formación (n.° × mm²) |
Ø aproximado del conductor (mm) |
Espesor medio del aislamiento (mm) |
Espesor medio de la vaina (mm) |
Ø aproximado de producción (mm) |
Peso aproximado del cable (kg/km) |
Resistencia eléctrica máxima a 20 °C (Ω/km) |
Capacidad de conducción de corriente en conducto de aire a 30 °C (A) |
Capacidad de conducción de corriente en conducto enterrado a 20 °C (A) |
2 × 4
2,5
0,7
1,8
11,7
215
4,95
40
39
2 × 6
3,0
0,7
1,8
12,7
270
3,30
51
49
3 × 4
2,5
0,7
1,8
12,3
250
4,95
35
32 ... 4 × 4
2,5
0,8
1,8
13,3
300
4,95
35
32
5 × 4
2,5
0,7
1,8
14,5
35 ...
