Descrizione

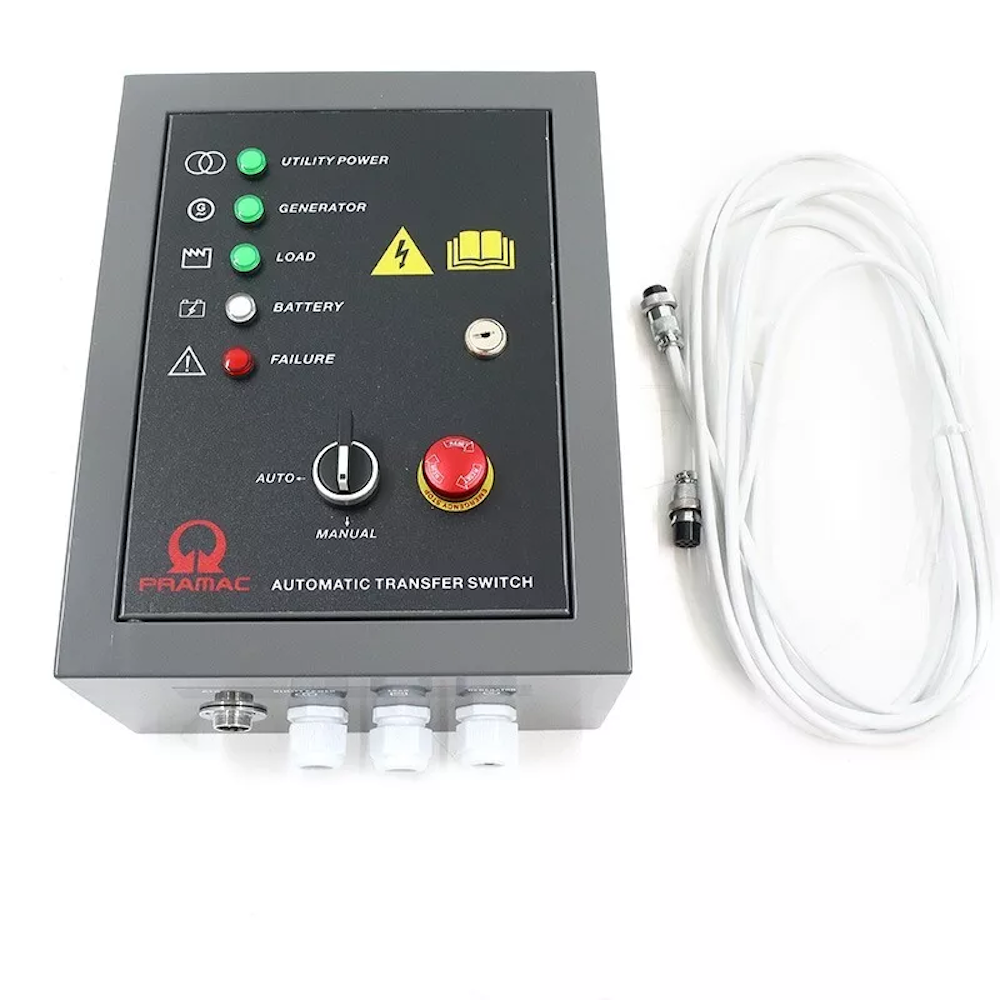

Pramac PY000A000BG Quadro ATS Automatico per generatori di corrente 10 ,35 kVA
Il Quadro ATS automatico PY000A000BG per generatore di corrente consente di collegare il gruppo elettrogeno alla rete domestica così da consentirne l'avviamento automatico in caso di interruzione di corrente. Il quadro ATS è compatibile con i generatori di corrente Pramac WX3200 ES e WX 6200 ES.
Caratteristiche
• Se la fonte di energia primaria smette di fornire energia, l'ATS di Pramac avvia automaticamente il generatore. Dopo circa 1 minuto l'ATS fornisce alimentazione al carico elettrico del generatore. Se viene ripristinata la fonte energetica principale, dopo circa 1 minuto l'ATS arresta il generatore.
• Il pulsante di arresto di emergenza consente di arrestare immediatamente il generatore e di interrompere la funzione di carica della batteria.
• Presenti le spie luminose di alimentazione da rete, spia generatore, spia carico, spia batteria e spia guasto. Con connettore multipin ATS e cavo segnale.
Dati tecnici
• Tensione Esercizio: 8 - 15 V CC.
• Corrente Nominale Contatore Monofase: 45 A.
• Tensione Nominale Contattore Monofase: 230 V.
• Frequenza Nominale: 50 Hz.
• Potenza Nominale: 10 ,35 kVA.
• Tensione Uscita Caricabatterie: 13,8 V CC.
• Corrente di Carica: 1 A.
• Intervallo Tempo Esercizio: -20°C ÷ 70 °C.
• Protezione Ingresso: IP 20.
• Cavo: 5 m.
In dotazione
• Quadro ATS.
• Cavo per ATS da 5 metri.
• Istruzioni.
Accessori quadri di controllo
• ATS - Quadro di Scambio Automatico: Grazie al quadro di scambio il generatore WX interviene in automatico in caso di mancanza rete, continuando a supportare tutti i carichi dell'abitazione. Grazie al connettore è possibile scollegare il generatore con facilità nel caso devesse essere spostato per altre attività.
• Caratteristiche:
- Pannello di controllo.
- Contattori con interblocco.
- Selettore: AUTO / MANUAL. In modalità "manual" il quadro non comanda il generatore, che può essere scollegato o acceso senza interferire con il quadro o i carichi a cui è collegato.
- Tasto di Emergenza.
- Carica batteria.
- Cavo con connettore lungo 5 metri.
• Indicatori di stato
- LED Utility Power: Presenza rete.
- LED Generator: Il generatore è in funzione.
- LED Load: Il carico è alimentato (da rete o Generatore).
- LED Battery: Batteria carica.
- LED Failure: Anomalia, il generatore non si è avviato.
Dimensioni quadro
• Lunghezza: 410 mm.
• Larghezza: 310 mm.
• Altezza: 180 mm.
• Peso: 7 Kg.
