Descrizione

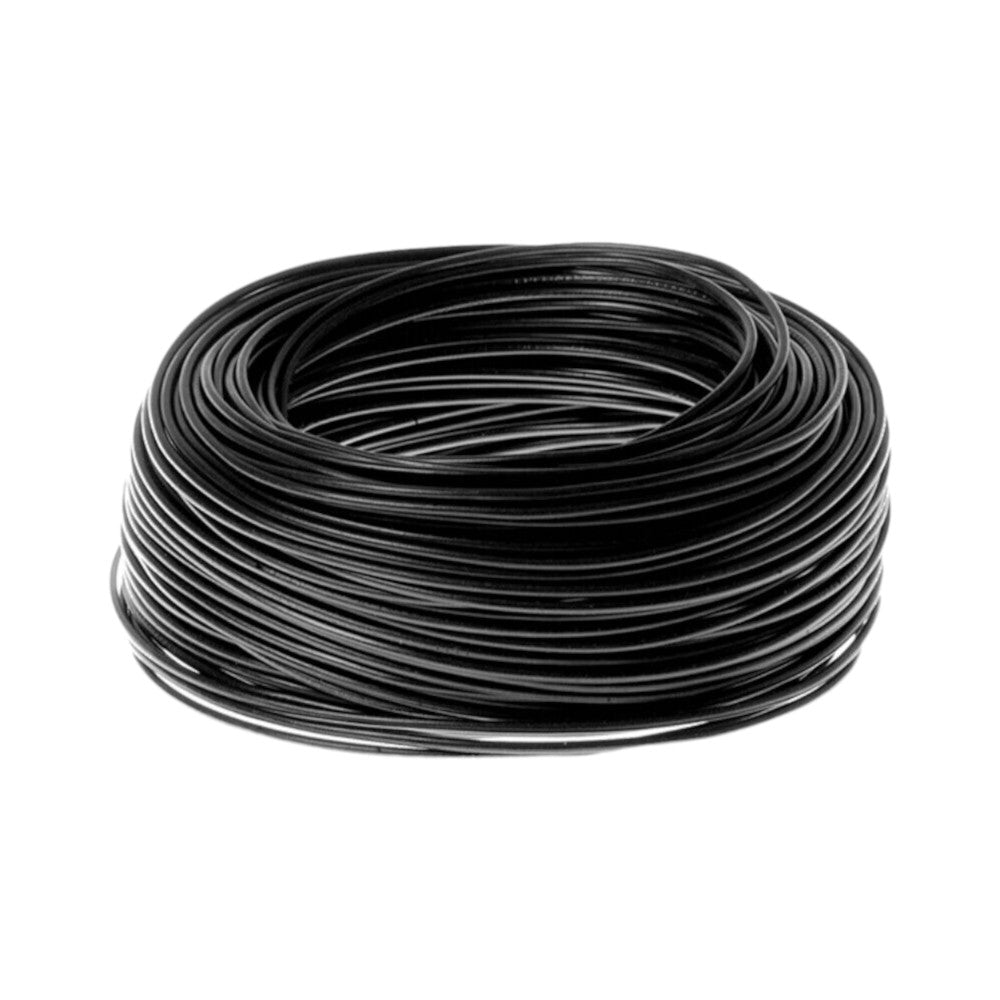

Cavo flessibile H07RN‑F 450/750 V
Cavo flessibile per energia isolato in gomma con guaina in policloroprene (neoprene). Buona resistenza alle sollecitazioni meccaniche, agli oli minerali e ai grassi, agli agenti chimici e atmosferici. Ritardante la fiamma.
- Tensione nominale Uo/U: 450/750 V c.a. (600/1000 V c.c.)
- Temperatura massima di esercizio: 60 °C (fino a 85 °C per installazione fissa protetta)
- Temperatura minima di esercizio: –40 °C (in assenza di sollecitazioni meccaniche)
- Temperatura minima di posa: –25 °C
- Temperatura massima di corto circuito: 200 °C
- Sforzo massimo di trazione consigliato: 15 N/mm² sezione rame per posa mobile; 50 N/mm² per posa fissa
- Raggio minimo di curvatura: 6 volte il diametro del cavo per posa mobile; 4 volte per posa fissa
| Formazione |
Ø indicativo conduttore (mm) |
Spessore medio isolante (mm) |
Spessore medio guaina (mm) |
Ø esterno max (mm) |
Peso indicativo cavo (kg/km) |
Resistenza elettrica max a 20 °C (Ω/km) |
| 2 × 1 mm² |
1,3 |
0,8 |
1,3 |
10,0 |
93,0 |
19,50 |
| 3G1,5 mm² |
1,5 |
0,8 |
1,6 |
11,9 |
150,0 |
13,30 |
Condizioni di impiego: adatto a installazione in locali secchi o umidi, in aria libera, in officine con atmosfera esplosiva. Idoneo per collegamenti soggetti a sollecitazioni meccaniche medie come apparecchiature industriali o agricole, lampade portatili, utensili elettrici, motori e generatori trasportabili, installazioni provvisorie ecc. È ammesso l’impiego fino a 1000 V in caso di installazione fissa protetta in tubazioni o apparecchiature, nonché per collegamenti rotori di motori. È ammessa la posa interrata solo con protezione adeguata.
