Descrizione

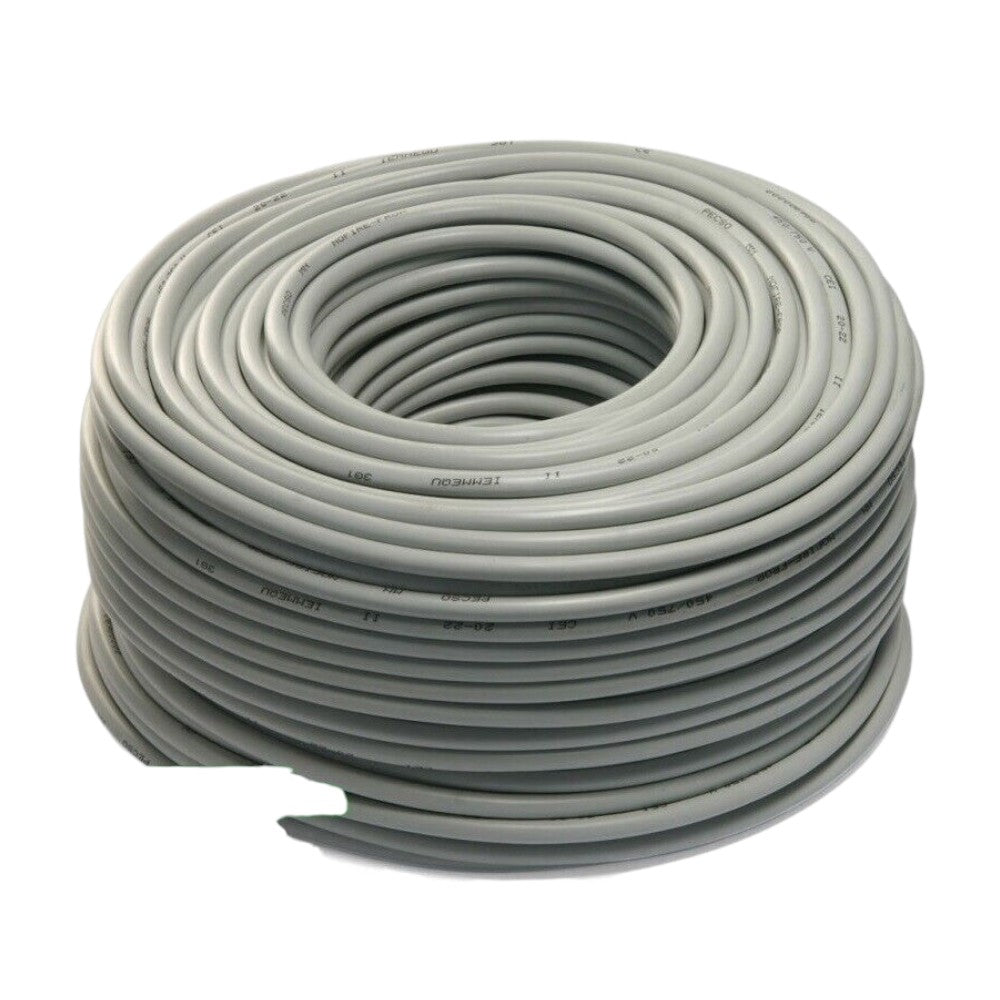

Cavo elettrico multipolare FG16OR16 (600/1 000 V)

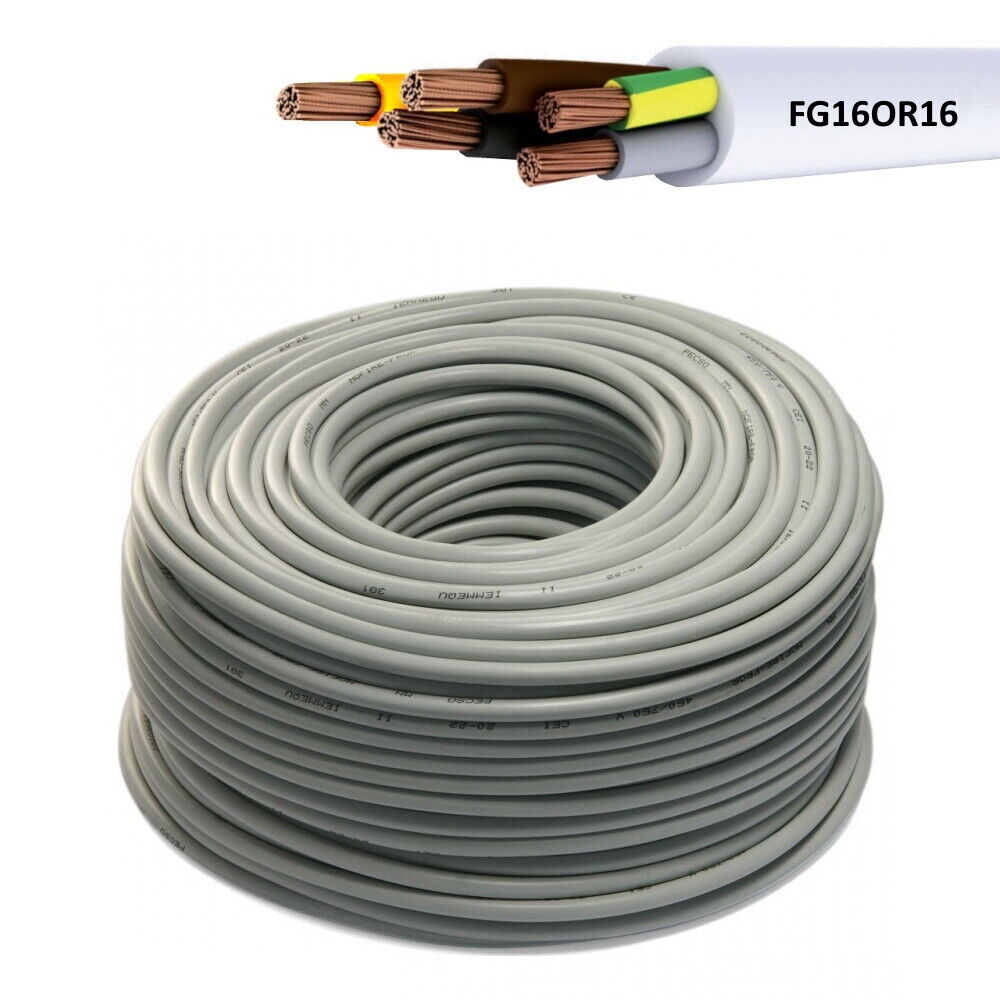

Cavo multipolare per energia, isolato in gomma etilenpropilenica di alta qualità G16 sotto guaina in PVC di qualità R16. È conforme al regolamento prodotti da costruzione (CPR) e alle normative EN e CEI per la propagazione della fiamma. Le anime (conduttori) sono in rame rosso ricotto flessibile classe 5; isolante in gomma etilenpropilenica ad alto modulo; riempitivo in materiale non igroscopico; guaina esterna in PVC R16; colore delle anime secondo normativa HD 308; colore guaina grigio.
Caratteristiche tecniche
- Tensione nominale Uo/U: 0,6/1 kV.
- Temperatura massima di esercizio: 90 °C.
- Temperatura minima di esercizio: −15 °C (in assenza di sollecitazioni meccaniche); temperatura minima di posa: 0 °C.
- Temperatura massima di corto circuito: 250 °C fino alla sezione 240 mm²; oltre 220 °C.
- Sforzo massimo di trazione: 50 N/mm².
- Raggio minimo di curvatura: 4 volte il diametro esterno massimo.
Condizioni d’impiego: cavi destinati all’alimentazione elettrica in costruzioni ed opere di ingegneria civile, per limitare la produzione e la diffusione di fuoco e fumo. Adatti per posa interna in locali anche bagnati o all’esterno, su murature e strutture metalliche in aria libera, in tubo o canaletta o sistemi similari. Ammessa anche la posa interrata.
| Formazione (n° × mm²) |
Dimensioni |
Peso indicativo cavo (kg/km) |
Resistenza elettrica max a 20 °C (Ω/km) |
Portata di corrente |
| Ø conduttore (mm) |
Spessore isolante (mm) |
Spessore guaina (mm) |
Ø produzione (mm) |
In tubo in aria 30 °C (A) |
In tubo interrato 20 °C (A) |
| 2 × 4 |
2,5 |
0,7 |
1,8 |
11,7 |
215 |
4,95 |
40 |
39 |
| 2 × 6 |
3,0 |
0,7 |
1,8 |
12,7 |
270 |
3,30 |
51 |
49 |
| 3 × 4 |
2,5 |
0,7 |
1,8 |
12,3 |
250 |
4,95 |
35 |
32 |
| 3 × 6 |
3,0 |
0,7 |
1,8 |
13,4 |
320 |
3,30 |
44 |
41 |
| 4 × 4 |
2,5 |
0,8 |
1,8 |
13,3 |
300 |
4,95 |
35 |
32 |
| 5 × 4 |
2,5 |
0,7 |
1,8 |
14,5 |
355 |
4,95 |
35 |
32 |
