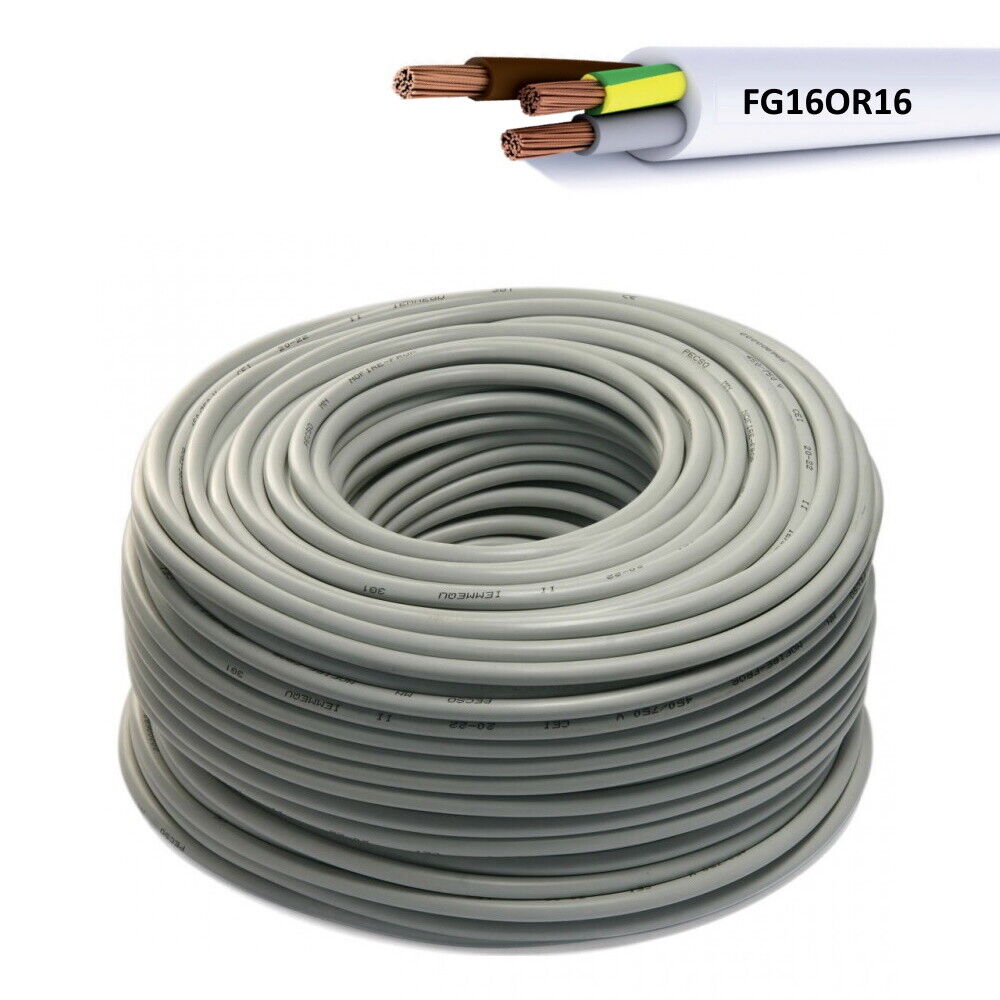

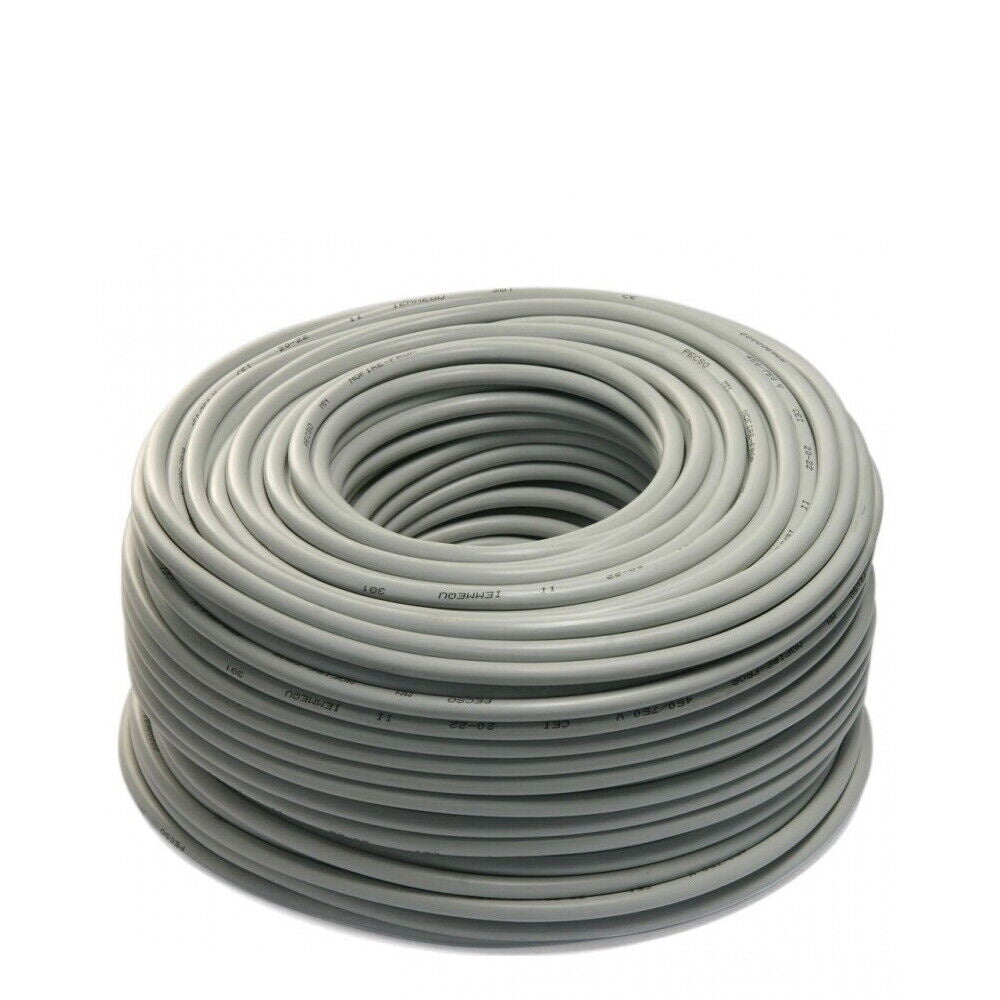

Cavo elettrico multipolare FG16OR16
Il cavo elettrico FG16OR16 è un cavo multipolare per energia, costruito secondo il Regolamento Prodotti da Costruzione (CPR) e dotato di particolari caratteristiche di reazione al fuoco. Si compone di conduttori flessibili di rame rosso ricotto (classe 5), isolante in gomma etilenpropilenica ad alto modulo di qualità G16, riempitivi non igroscopici e guaina esterna in PVC di qualità R16. Il colore delle anime è conforme alla normativa HD 308 e la guaina esterna è di colore grigio.

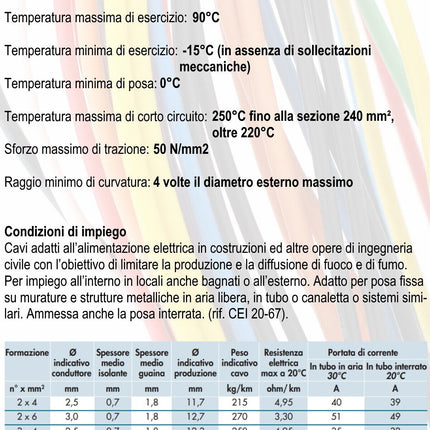

Caratteristiche tecniche
- Tensione nominale Uo/U: 0,6/1 kV.
- Temperatura massima di esercizio: 90 °C.
- Temperatura minima di esercizio: –15 °C (in assenza di sollecitazioni meccaniche).
- Temperatura minima di posa: 0 °C.
- Temperatura massima in corto circuito: 250 °C per sezioni fino a 240 mm²; oltre 220 °C per sezioni superiori.
- Sforzo massimo di trazione: 50 N/mm².
- Raggio minimo di curvatura: 4 volte il diametro esterno massimo.
Condizioni di impiego
Questi cavi sono adatti all’alimentazione elettrica in costruzioni ed altre opere di ingegneria civile con l’obiettivo di limitare la produzione e la diffusione di fuoco e di fumo. Possono essere utilizzati all’interno, anche in locali bagnati, o all’esterno; sono idonei alla posa fissa su murature e strutture metalliche, in aria libera, in tubo o canaletta o sistemi similari. È ammessa anche la posa interrata (rif. CEI 20‑67).
Tabella dimensioni e prestazioni
Parametri costruttivi e portata di corrente per FG16OR16
| Formazione (n° × mm²) |
Ø indicativo conduttore (mm) |
Spessore medio isolante (mm) |
Spessore medio guaina (mm) |
Ø indicativo produzione (mm) |
Peso indicativo cavo (kg/km) |
Resistenza elettrica max a 20 °C (Ω/km) |
Portata corrente in tubo in aria 30 °C (A) |
Portata corrente in tubo interrato 20 °C (A) |
| 2 × 4 |
2,5 |
0,7 |
1,8 |
11,7 |
215 |
4,95 |
40 |
39 |
| 2 × 6 |
3,0 |
0,7 |
1,8 |
12,7 |
270 |
3,30 |
51 |
49 |
| 3 × 4 |
2,5 |
0,7 |
1,8 |
12,3 |
250 |
4,95 |
35 |
32 |
| 3 × 6 |
3,0 |
0,7 |
1,8 |
13,4 |
320 |
3,30 |
44 |
41 |
| 4 × 4 |
2,5 |
0,8 |
1,8 |
13,3 |
300 |
4,95 |
35 |
32 |
| 5 × 4 |
2,5 |
0,7 |
1,8 |
14,5 |
355 |
4,95 |
35 |
32 |
